鎳氫電池的構造和充放電曲線

鎳氫電池一般采用負極容量過剩的配置方式，在MH/Ni電池過充電時，正、負極發生如下反應：
氫氧化鎳電極： OHˉ-4e→2H?O+O?
（正極）
吸氫電極：H?O+O?+4e→4OHˉ
（負極）
氫氧化鎳電極全充電態時產生的氧氣，經過擴散在負極上重新化合為水。既保持了電池內壓的恒定，同時又使電液濃度不致發生巨大變化。

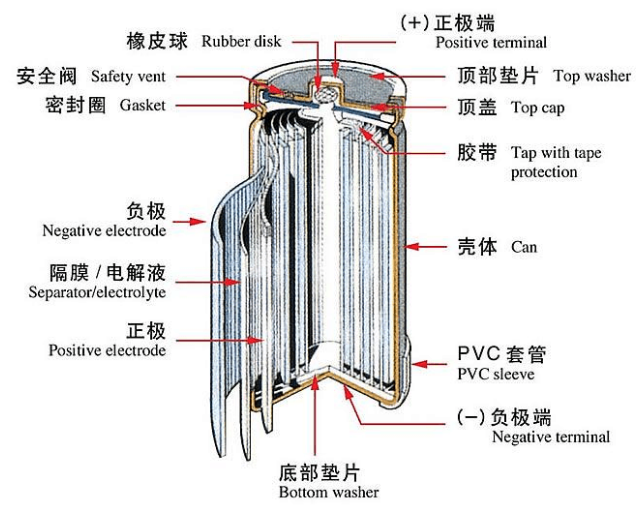

鎳氫電池結構：

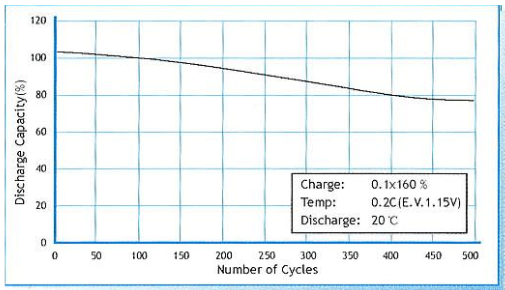

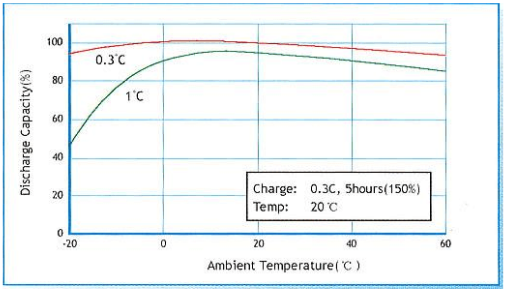

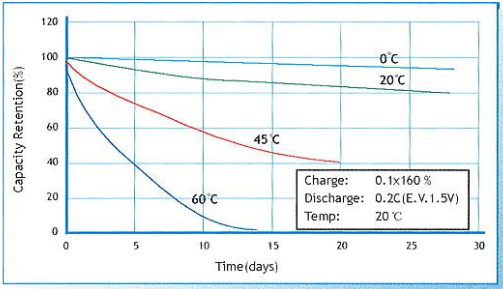

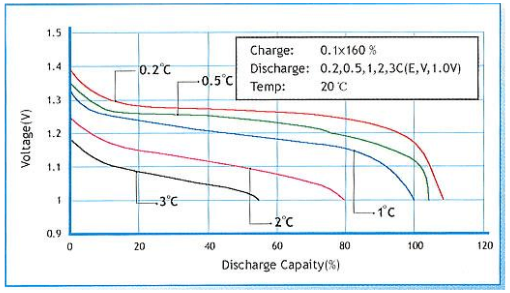

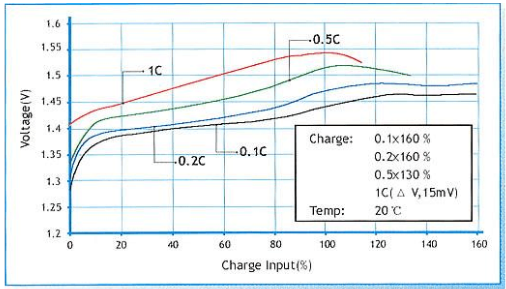

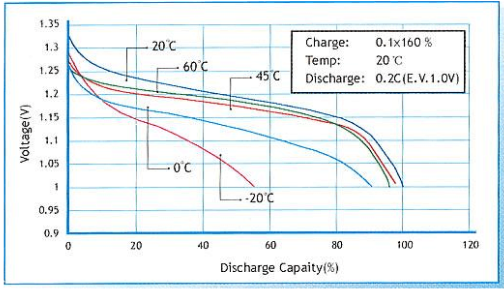

鎳氫電池充放電曲線：

MH/Ni電池的正、負極上所發生的反應均屬于固相轉變機制，不額外生成和消耗電解液組分，因此電池的正、負極都具有較高的穩定性，可以實現密封和免維護。
MH/Ni電池一般采用負極容量過剩的配置方式，電池在過充時，正極上析出的氧氣可在金屬氫化物電極表面被還原成水；電極在過放時，正極上析出的氫氣又可被金屬氫化物電極吸收，從而使得電池具有良好的耐過充放能力。
當正極析出的氧擴散到負極與氫發生反應時，不僅消耗負極的一部分氫，影響到負極的電極電位，而且釋放的熱量會導致電池內部溫度顯著升高，從而加速電極反應。

鎳氫電池的特點
電屋=1.2V
能量/重量=30-80Wh/kg（瓦特小晴/千克）即108-880kJ/kg（千焦耳/千克）
能量/醴精=140-300Wh/L（瓦特小時/公升）即504-1188kJ/kg（千焦耳/千克）

自放率=一般每月30%，低自放型a高每年15-30%
充放重循圈次敷=500-1000次
NiI蓄電池具有較好的低溫放電特性，即使在-20℃環境溫度下，采用大電流（以1C放電速率）放電，放出的電量也能達到標稱容量的85%以上。但是，Ni班電池在高溫（+40℃以上）時，蓄電容量將下降5~10%。這種由于自放電（溫度越高，自放電率越大）而引起的容量損失是可逆的，幾次充放電循環就能恢復到最大容量。NiI電池的開路電壓為1.27，與Nicd電池相同。

鎳氫電池的保養與使用

1.一般情況下，新的鎳氫電池只含有少量的電量，大家購買后要先進行充電然后再使用。但如果電池出廠時間比較短，電量很足，推薦先使用然后再充電。
2.新買的鎳氫電池一般要經過3-4次的充電和使用，性能才能發揮到最佳狀態，很多朋友第一次充電碰到的小問題，比方第一次充電后拍PP數量沒有想象的那么多呀？在3-4次充電和使用后就都迎刃而解了。
3.雖然鎳氫電池的記憶效應小，仍然推薦大家盡量每次使用完后再充電，并且是一次性充滿，不要充一會用一會然后再充。這可是“延年益壽”的重要一點噢。
