軟包鋰電池模組的設計要點分析

導讀：本文主要介紹軟包鋰電池模組的設計要點分析。

電池模組可以理解為鋰離子電芯經串并聯方式組合，加裝單體電池監控與管理裝置后形成的電芯與pack的中間產品。軟包鋰電池單體能量密度在常見三種鋰電池封裝形式中，最容易做高，但到了模組設計這一層，對產品整體安全性的考慮任務卻最重，可以說是把一部分電芯的活轉移給了模組結構。

模組組成

軟包電池典型的基本組成包括：模組控制板（常說的BMS從板），電池單體，導電連接件，塑料框架，冷板，冷卻管道，兩端的壓板以及一套將這些構件組合到一起的緊固件。其中兩端的壓板除了起到聚攏單體電芯，提供一定壓力的作用以外，往往還將模組在pack中的固定結構設計在上面。

結構設計

結構設計要求。結構可靠：抗震動 抗疲勞；工藝可控：無過焊、虛焊，確保鋰電池電芯100%無損傷；成本低廉：PACK產線自動化成本低，包括生產設備、生產損耗；易分拆：電池組易于維護、維修，低成本，電芯可梯次利用性好；做到必要的熱傳遞隔離，避免熱失控過快蔓延，也可以把這一步放到pack設計再考慮。

熱設計

軟包電芯的物理結構決定了其不易爆炸，一般只有外殼能承受的壓力足夠高，才有可能炸，而軟包電芯內部壓力一大，便會從鋁塑膜邊緣開始泄壓、漏液。同時軟包電芯也是幾種電芯結構中，散熱最好的。

電氣設計

電氣設計，包含低壓和高壓兩個部分。低壓設計，一般需要考慮幾個方面的功能。通過信號采集線束，將電池電壓、溫度信息采集到模組從控板或者安裝在模組上的所謂模組控制器上；模組控制器上一般設計均衡功能（主動均衡或者被動均衡或者二者并存）；少量的繼電器通斷控制功能可以設計在從控板上，也可以在模組控制器上；通過CAN通訊連接模組控制器和主控板，將模組信息傳遞出去。

高壓設計，主要是電芯與電芯之間的串并聯，以及模組外部，設計模組與模組之間的連接導電方式，一般模組之間只是考慮串聯方式。這些高壓連接需要達到兩個方面的要求：一是電芯之間的導電件和接觸電阻分布要均勻，否則單體電壓檢測將受到干擾；其次，電阻要足夠小，避免電能在傳遞路徑上的浪費。

安全設計

安全設計，可以分為3個倒退的要求：良好的設計，確保不要發生事故；如果不行，發生事故了，最好能提前預警，給人以反映時間；故障已經發生，則設計的目標就變成阻止事故過快蔓延。

輕量化設計

輕量化設計，最主要目的是追求續航里程，消滅所有多余負擔，輕裝上陣。而如果輕量化再能跟降成本結合，則更是皆大歡喜。輕量化的道路很多，比如提高電芯能量密度；在細節設計中，確保強度的情況下追求結構件的輕薄（比如選更薄的材質，在板材上挖更大的孔）；用鋁材替換鈑金件；使用密度更低的新材料打造殼體等。

標準化設計

標準化是大工業以來的長期追求，標準化是降低成本提高互換性的基石所在。具體到動力電池模組，還多了一個梯次利用的偉大目的。話雖如此，但現實是單體還沒有標準化，那么模組標準化距離就更遠了。

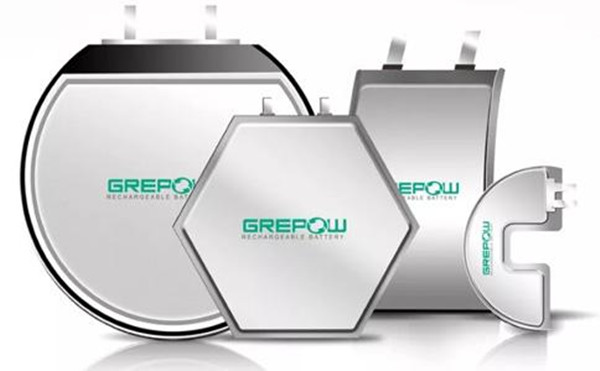

如果您對格瑞普電池（可定制）感興趣，請點擊下圖與我們聯系！
